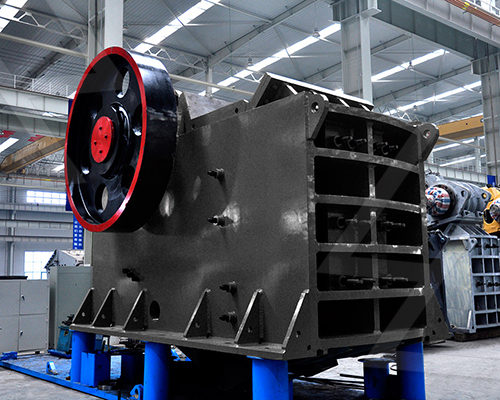

Щековая дробилка для производства заполнителей в строительной отрасли

Анализ технологических схем на действующих карьерах по производству строительного щебня показывает, что главная причина высокой себестоимости тонны готового заполнителя кроется не в энергопотреблении, а в нарушении баланса коэффициента измельчения на первичной стадии. Когда геометрия дробильной камеры не соответствует физико-механическим свойствам гранита или базальта прочностью 180–200 МПа, щековый узел выдает избыточное количество пластинчатых зерен и нестабильный гранулометрический состав. Глухой металлический удар породы о неподвижную плиту из высокомарганцевой стали должен переходить в прогнозируемое разрушение по естественным кристаллографическим плоскостям, иначе вторичная стадия работает в режиме постоянных перегрузок.

Физика первичного дробления: кинематика камеры и контроль лещадности

Угол захвата камеры дробления, превышающий 22 градуса при работе с твердыми строительными материалами, провоцирует проскальзывание кусков породы, увеличивая абразивный износ плит и резко ухудшая форму зерна перед отправкой на последующие стадии грохочения.

Проектирование технологической линии требует точного расчета траектории движения подвижной щеки, обусловленной кинематикой эксцентрикового вала и распорных плит (toggle plates). В моделях серии C6X оптимизированный ход нижней части щеки обеспечивает принудительное выталкивание материала, что критически важно для предотвращения запрессовки влажной горной массы. При разрушении монолитного куска гранита с пределом прочности при сжатии до 250 МПа первичное дробление задает морфологию всей последующей цепочки. Если кинематический профиль генерирует более 25% лещадных и игловатых частиц, вторичный конусный агрегат расходует до 30% мощности на переизмельчение, вызывая перегрев гидравлической системы и вибрацию рамных конструкций, передающуюся на площадку обслуживания.

Оптимизация крупности питания и расчет коэффициента измельчения на карьерах СНГ

Подача в приемный зев монолитов, размер которых превышает 85% от паспортного параметра максимального куска, снижает фактическую пропускную способность узла на 35% и разрушает подшипниковые узлы эксцентрикового вала за 400 моточасов.

Баланс производственной линии опирается на строгую градацию входящего питания. Для карьеров, обеспечивающих инфраструктурные проекты дорожного и гражданского строительства, типовым сырьем является градированный взорванный скальный грунт. Использование приемного отверстия модели C6X110 с максимальной крупностью загрузки до 920 мм требует настройки ширины разгрузочной щели (CSS — Closed Side Setting) в диапазоне 100–175 мм. Такое соотношение обеспечивает стабильный коэффициент измельчения на уровне 4.5–5.0. Превышение этого предела приводит к скачкам силы тока на главном приводе мощностью 160 кВт и возникновению ударных нагрузок на станину. Проектировщик обязан учитывать не только крупность, но и содержание пылевидных и глинистых частиц: предварительный отсев фракции 0–40 мм через вибрационный колосниковый питатель исключает прессование и снижает удельный расход марганцевой брони на 18%.

Синхронизация первичного узла с вторичными конусными и роторными агрегатами

Рассинхронизация производительности между первичной щековой и вторичной конусной дробилкой приводит к работе камеры вторичного дробления «наполовину пустой», что гарантированно снижает кубовидность щебня и вызывает волнообразный износ конуса.

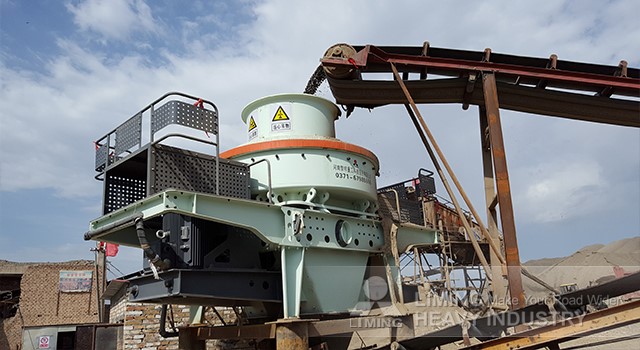

В архитектуре технологической линии первичное оборудование выполняет функцию дозатора и регулятора фракционного состава для последующего каскада. Чрезмерно зажатая разгрузочная щель щекового аппарата с целью получения мелкого продукта вызывает снижение общего тоннажа и переизбыток лещадности. Технически грамотное решение — настройка высокопроизводительной вторичной конусной дробилки на работу под завалом (choke feeding). Щековый узел должен обеспечивать непрерывный поток материала с крупностью, не превышающей допустимый предел захвата камеры конусной машины (например, до 225 мм для модели HST250). Если в проекте предусмотрен выпуск высококачественного кубовидного щебня для асфальтобетона, после конусного узла внедряется центробежно-ударная стадия, однако именно точность калибровки первичного этапа определяет энергоэффективность всей многостадийной схемы дробления гранита.

Баланс линии по производству строительных нерудных материалов (Матрица конфигурации)

Использование стандартных заводских настроек разгрузочной щели без учета фактического коэффициента крепости породы по Протодьяконову приводит к потере до 25% финансовой отдачи от смены.

Для обеспечения стабильного выпуска строительных заполнителей фракций 5–20 мм и 20–40 мм при переработке изверженных пород спроектирована оптимальная конфигурация оборудования. Ниже представлена матрица синхронизации узлов линии, гарантирующая отсутствие «узких мест» в контуре грохочения и возвратного цикла.

Технологический передел	Рекомендуемая модель	Производительность (тонн в час)	Максимальный кусок (мм)	Мощность привода (киловатт)	Рабочая масса (тонн)
Первичное дробление (Приемный узел)	PEW860	180-360	720	110	24.5
Первичное дробление (Высокая нагрузка)	C6X110	230-650	920	160	42.0
Вторичное дробление (Конусный передел)	HST250 (S2)	115-360	225	250	14.3
Финальное профилирование (Грохочение)	3YK2460	150-450	200	30	9.8

Экономика износа щек: снижение удельных затрат при работе с абразивным сырьем

Эксплуатация дробилки с изношенным профилем зуба марганцевой плиты приводит к падению производительности по готовой строительной фракции на 22% и трехкратному росту затрат на дизельное топливо в генераторных установках.

Финансовая эффективность предприятия определяется удельными затратами на тонну произведенного заполнителя. При работе со скальными грунтами, содержащими свыше 65% свободного кварца (SiO2), кинематический износ подвижной брони происходит неравномерно, концентрируясь в нижней трети камеры. Потеря зубчатого профиля превращает процесс раскола в сжатие и перетирание. Это вызывает резкий рост температуры в главном подшипниковом узле и передает колоссальные знакопеременные нагрузки на гидравлические цилиндры регулировки щели. Регулярный замер профиля с перестановкой плит на 50% ресурса позволяет удержать скорость возврата капиталовложений в нормативных рамках проектируемой технологической схемы.

Оперативный полевой реестр: параметры первичного этапа переработки

• Предел прочности породы на сжатие: 180 – 240 МПа
• Номинальная мощность привода (PEW860): 110 киловатт
• Удельный расход футеровки Mn18Cr2: 12 – 18 грамм на тонну
• Критический порог вибрации рамы: 4.5 миллиметра в секунду
• Диапазон настройки щели CSS: 100 – 175 миллиметров
• Пропускная способность линии по породе: 230 – 650 тонн в час

Технический индекс: LH-SHCHEKOVAYA-DROBILKA-DLYA-PROIZVODSTVA-ZAPOLNITELEY-V-STROITELNOY-OTRASLI-Апрель/2026-Ref-#84192

Диагностический журнал инженера-проектировщика: устранение узких мест в дробильно-сортировочных комплексах

Вопрос 1: Почему при снижении разгрузочной щели (CSS) на первичной дробилке до минимума резко падает общая производительность завода, хотя конусная машина недогружена? На гранитном карьере в Северо-Западном регионе попытка получить более мелкий кусок на первой стадии привела к запрессовке камеры. При сужении CSS ниже паспортного предела для твердой породы (менее 100 мм для куска 700 мм) угол захвата нарушается, материал перестает просыпаться вниз под действием гравитации. Первичная машина работает в режиме прессования, снижая выход до 130 тонн в час вместо 280 тонн в час. Правильное решение — раскрыть щель до 125–140 мм и передать задачу измельчения на вторичный гидроконус с соответствующей камерой. Вопрос 2: В чем инженерная причина разрушения распорной плиты (toggle plate) при попадании в камеру недробимого тела, если гидравлика должна компенсировать удар? Сравнение устарелых механических схем и современных систем PEW показывает, что кинетическая энергия вращения маховиков передается на эксцентриковый вал мгновенно. Если давление в гидравлической системе гидроцилиндра предохранителя настроено некорректно (превышает 18 МПа рабочей настройки) или азотный аккумулятор потерял заряд, время срабатывания клапана сброса отстает от ударного импульса. Распорная плита обязана сломаться как механический предохранитель, спасая подшипники вала ценой 110 кВт привода от остаточной деформации. Вопрос 3: К каким последствиям приводит подача горной массы напрямую из самосвала в приемный бункер без колосникового грохота-питателя? Внимание, это прямая угроза геометрии станины. Порода после взрыва содержит до 20% бутовой мелочи и карьерной глины. Попадая в зев вместе с монолитами размером 800 мм, влажная мелочь забивает межзубное пространство брони. В нижней трети камеры возникает колоссальное расклинивающее усилие, не предусмотренное вектором нормальной работы. Нагрузка на раму возрастает в 2.5 раза, что вызывает микротрещины в сварочных швах передней стенки уже через 600 часов работы. Вопрос 4: Как обосновать заказчику выбор серии C6X вместо классической PE при проектировании линии производительностью 400 тонн в час? Расчет физических нагрузок подтверждает, что при потоке 400 тонн в час абразивного щебня разъемная рама C6X с креплением на высокопрочных болтах без сварных швов исключает риск усталостного разрушения металла. Кроме того, кинематика с увеличенным ходом эксцентрика дает на 15% меньше пластинчатых зерен при одинаковой щели 125 мм. Это снижает циркуляционную нагрузку на вторичном грохоте и сокращает удельные расходы на электроэнергию по всему заводу.

Синхронизация дробильного каскада и ликвидация циркуляционной нагрузки в производстве щебня

Проектная надежность завода по выпуску строительных заполнителей жестко завязана на физику процесса в первичной камере, где порода прочностью 200 МПа подвергается первому силовому воздействию при мощности привода 160 кВт. Если пропустить момент критического износа зубьев марганцевой плиты или зажать разгрузочную щель ниже нормативных 100 мм, в следующем месяце предприятие столкнется с аварийной остановкой из-за термического разрушения главного подшипника эксцентрикового вала и лавинообразным ростом затрат на переизмельчение лещадного щебня на вторичной стадии. Срочно приведите параметры первичного захвата в соответствие с паспортной кинематикой линии.
