Установка для дробления твердого гранита производительностью 200 т/ч для производства дорожных инертных материалов
Наблюдая за паттернами микротрещин на поверхности кубовидного щебня в ходе недавних испытаний на уральских карьерах, наши архитекторы производственных линий выявили фундаментальный изъян. Большинство типовых контуров разрушает гранит, но не формирует его. Высокое содержание диоксида кремния мгновенно стирает футеровки неподходящих машин, а полученный материал отбраковывается дорожными лабораториями из-за превышения порога лещадности. Проектирование линии на двести тонн требует жесткой синхронизации между стадиями, где каждая дробилка выполняет строго определенную механическую задачу.
Архитектура материалопотока для абразивного сырья
Первичное разрушение массива должно минимизировать производство пыли, перенося основную нагрузку по формовке на последующие этапы.
Захват кусков гранита размером до 620 мм требует массивной кинетической энергии, которую генерирует тяжелый маховик. Использование щековой установки PEW760 обеспечивает стабильный пропускной объем, устраняя риск “захлебывания” приемного бункера. Металлический скрежет кварцевой породы, дробящейся о марганцевые плиты, сигнализирует о высоких локальных напряжениях. V-образная камера дробления этой серии предотвращает образование плоских фракций еще на первом этапе. Точный расчет массового баланса на выходе из первичной стадии определяет стабильность работы всей последующей цепочки.
Матрица синхронизированного оборудования
Для обработки абразивного речного гравия и высокопрочного гранита при нагрузке двести тонн в час мы спроектировали следующий производственный контур, исключающий эффект “узкого горлышка”.
| Этап процесса | Рекомендуемая модель | Производительность (т/ч) | Мощность (кВт) | Макс. размер питания (мм) |
|---|---|---|---|---|
| Первичное дробление | PEW760 | 150-350 | 110 | 620 |
| Вторичная стадия | HPT300 | 110-440 | 250 | 230 |
| Формовка кубовидности (ГОСТ) | VSI6X9026 | 167-323 | 132～2 | 35 |
| Классификация | 3YKN2160 | 100-600 | 37 | – |
Физика ликвидации лещадности в многоцилиндровом контуре

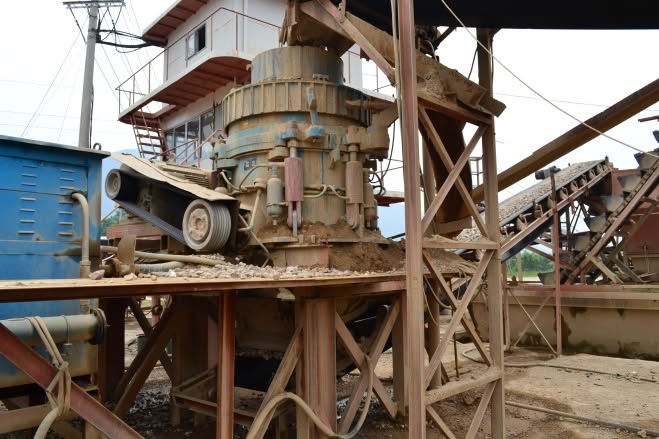

Загрузка камеры дробления HPT300 должна строго поддерживаться на уровне 85-95%, чтобы активировать принцип слоевого измельчения “камень о камень”.
Падение уровня материала в загрузочном бункере неминуемо ведет к росту процента плоских зерен. Двигатель на 250 кВт передает колоссальный крутящий момент на эксцентриковый вал, заставляя подвижный конус сжимать гранитную массу. Принцип слоевого разрушения использует дефекты внутри самой структуры камня. Порода раскалывается по естественным линиям кливажа, устраняя невидимые внутренние повреждения. Гидравлические цилиндры выступают в роли жесткого демпфера, удерживая размер разгрузочной щели неизменным даже при попадании сверхтвердых включений.
Калибровка ударной динамики под стандарты дорожных покрытий

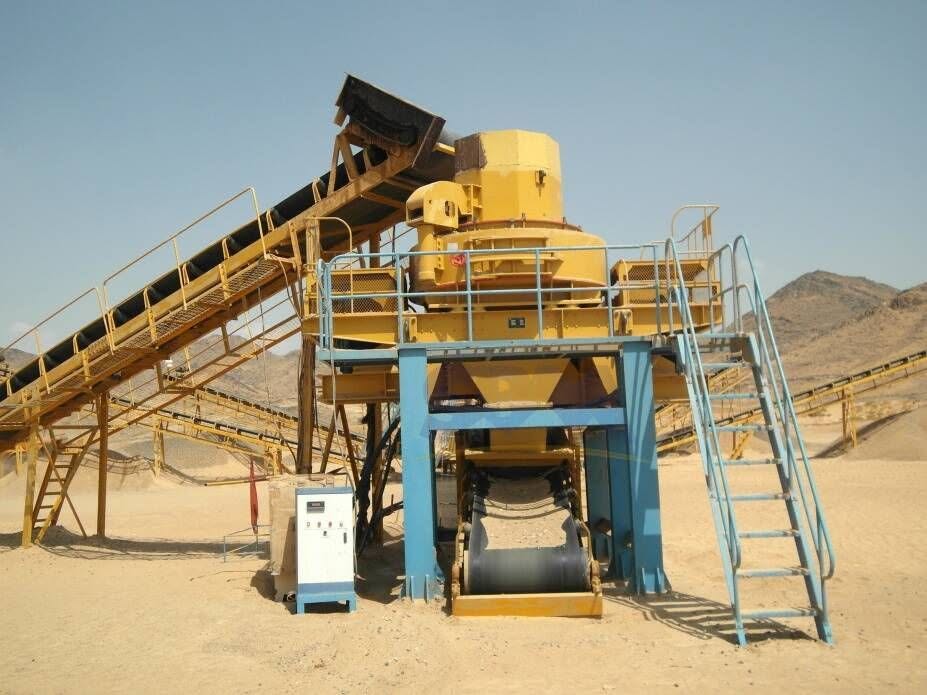

Скорость ротора VSI6X9026 определяет границу между премиальным кубовидным щебнем и избыточным производством неликвидного песка.
Интеграция центробежной ударной дробилки на финальной стадии — это не расширение мощности, а хирургическая коррекция формы. Гранит, прошедший вторичную стадию, подается в ротор с максимальным размером 35 мм. Камень разгоняется внутри глубокополостного ротора и выстреливается в кольцевую броню. Кинетика удара стирает острые грани и обламывает вытянутые частицы. Специфический запах нагретой пыли в зоне выгрузки часто сопровождает этот высокоэнергетический процесс. Игнорирование точной настройки скорости приведет к падению коэффициента рентабельности производства на тонну.
Журнал балансировки: Адаптация HPT300 и VSI6X к высокому содержанию кремнезема
- Потребление энергии на стадии формовки: 132～2 кВт
- Пропускная способность первичного узла (PEW760): 150-350 т/ч
- Допуск по входу для вторичной камеры (HPT300): 230 мм
- Критический порог питания VSI: 35 мм
Технический индекс: LH-GRANITE-Июль/2026-Ref-#81034
Инженерный аудит: Управление микротрещинами в гранитных контурах
Как уровень заполнения конусной установки влияет на расходы на смену? Мы визуально фиксировали, как падение уровня материала ниже 80% в камере HPT300 вызывает неравномерный износ футеровки. Камень перестает дробиться о другой камень, перенося весь абразивный урон на мантию. Это сокращает срок службы изнашиваемых деталей на треть. Почему дорожные лаборатории бракуют щебень после стандартных роторных дробилок? Опираясь на исторические данные испытаний, традиционные отражательные плиты создают микротрещины в граните при высоких скоростях удара (свыше 70 м/с). VSI6X решает эту проблему за счет концепции дробильной камеры с каменной постелью, абсорбирующей избыточную энергию. Что произойдет, если подать 50-миллиметровый гранит в VSI6X9026? Немедленная вибрационная перегрузка и потенциальный отрыв распределительного конуса. Максимальный предел питания жестко ограничен 35 мм. Превышение этого параметра ведет к лавинообразному росту температуры в подшипниковом узле. Как мощность в 110 кВт у щековой дробилки сказывается на фракции? Анализ кинематики маховика показывает, что резерв мощности гарантирует стабильную амплитуду качания подвижной щеки. Без этого запаса при встрече с породой твердостью свыше 180 МПа машина теряет ход, выдавая негабаритный продукт на конвейер.
Блокировка абразивного износа в дорожных инфраструктурах
Сбой в настройках разгрузочной щели вторичного конуса на миллиметр перебрасывает нагрузку на 132-киловаттные двигатели центробежной дробилки, что приводит к экспоненциальному росту пылеобразования и уничтожению ресурса броней ротора. Если операторы не обеспечат непрерывную “голодающую” подачу на VSI6X9026 с жестким контролем питания в 35 мм, в следующем месяце предприятие столкнется с критическим падением выпуска кубовидного щебня и астрономическими счетами за замену распределительных пластин. Скорректируйте массовый баланс и зафиксируйте гидравлическое давление в системе HPT300.
Проведите ревизию гранулометрического профиля линии
“Топология дробления не прощает отклонений в настройках.” — From the Desk of your Solution Architect
