Профессиональная схема конфигурации щековой дробилки для линии по дроблению гранита 250 т/ч

Давайте говорить прямо. Гранит не прощает дилетантского подхода. Когда вы ставите задачу стабильно выдавать 250 тонн в час на высокоабразивной породе, любая ошибка в конфигурации оборудования обернется катастрофическими простоями и сожженным бюджетом на замену износостойких плит. Как начальник участка и главный инженер, я видел десятки линий, которые «захлебывались» из-за неправильно подобранной разгрузочной щели (CSS) или слабой кинематики щековой дробилки. В этом техническом бюллетене мы разберем жесткую, проверенную в полевых условиях схему конфигурации первичного узла дробления, чтобы ваша линия работала как швейцарские часы, а не стояла на вечном ремонте.

1. Физическая динамика дробления гранита: Взгляд с площадки

Гранит — это классическая сверхтвердая порода. По шкале Мооса его твердость достигает 6-7 единиц, а высокое содержание диоксида кремния (SiO2) делает его экстремально абразивным материалом. Это означает, что процесс дробления — это не просто сжатие, это постоянная битва металла и камня на молекулярном уровне.

При производительности 250 т/ч камера дробления испытывает колоссальные пиковые нагрузки. Если угол захвата между неподвижной и подвижной щекой рассчитан неверно, куски гранита будут выталкиваться вверх, вызывая эффект «кипения» материала, что снижает пропускную способность и критически изнашивает верхнюю часть плит. Поэтому выбор первичной стадии — это фундамент всего завода.

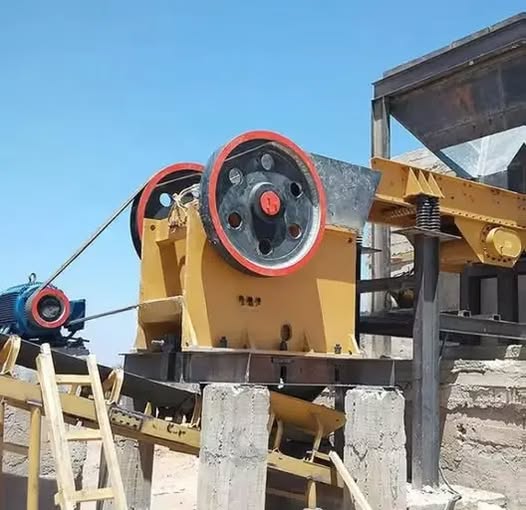

2. Выбор основного оборудования: Щековая дробилка PE900×1200

Для гарантированного закрытия потребности в 250 т/ч, с учетом коэффициента вспушености и неравномерности подачи крупного куска, я категорически рекомендую классическую и неубиваемую Щековую дробилку PE900×1200 (в случае мобильного исполнения — первичную станцию NK100E/NK75J с аналогичным запасом прочности). Мы опираемся на строгие заводские параметры:

• Производительность: 160-380 т/ч (запас мощности позволяет комфортно и без надрыва держать стабильные 250 т/ч даже при колебаниях влажности или гранулометрии в забое).
• Максимальный входящий кусок: до 750 мм (критично для сокращения расходов на буровзрывные работы).
• Мощность двигателя: 130 кВт.
• Масса установки: 46,5 тонн чистой стали для гашения вибраций.

Конструктивные преимущества для жестких условий: Сердце этой машины — усиленный эксцентриковый вал (Heavy-duty eccentric shaft), выкованный из легированной стали. В сочетании с оптимизированной камерой дробления V-образного типа, машина обеспечивает глубокий захват. Важнейшая деталь для обслуживающего персонала — гидравлическая регулировка клином (Wedge adjustment system), которая позволяет безопасно изменять CSS за минуты, а не тратить часы на возню с регулировочными плитами с риском травматизма.

3. Предотвращение износа и логика технического обслуживания

Износ щеки (Износостойкие плиты) — главная статья операционных расходов (OPEX) на гранитных карьерах СНГ. Моя стратегия минимизации простоев строится на трех правилах:

1. Симметричный профиль: Используйте подвижную и неподвижную плиты с возможностью переворота. При износе нижней трети на 50%, плиту переворачивают, продлевая срок службы вдвое.
2. Материаловедение: Строго марганцовистая сталь (Mn13Cr2 или Mn18Cr2) для работы с высоким содержанием SiO2.
3. Предсказуемое ТО: Сокращение времени аварийного простоя (Emergency maintenance downtime reduction) достигается за счет внедрения датчиков температуры подшипников скольжения. Если температура эксцентрикового узла превышает 60°C, система сигнализирует до того, как произойдет заклинивание.

4. Трехстадийная схема конфигурации потока (Mass Balance)

Чтобы щековая дробилка выдавала 250 т/ч, она не должна работать в вакууме. Нам нужен строгий замкнутый цикл и качественный баланс масс (Closed-circuit balance). Вот профессиональный набросок потока:

1. Стадия 1: Вибропитатель (Vibrating Feeder). Перед PE900×1200 обязательно устанавливается колосниковый питатель (например, серии TSW или GZD). Задача: отсеять природную мелочь (0-40 мм) в обход дробилки. Зачем дробить то, что уже мелкое? Это экономит до 15% ресурса броней и повышает реальную пропускную способность.
2. Стадия 2: Первичное дробление (Щековая дробилка). PE900×1200 работает на Разгрузочной щели (CSS) около 120-150 мм. Это дает оптимальный кусок для следующей стадии без перегрузки двигателя.
3. Стадия 3: Вторичное дробление и грохочение (Cone Crusher/Screen). Поток направляется в многоцилиндровую гидравлическую конусную дробилку (например, HPT300). Крайне важно: пропускная способность конуса должна на 20% превышать пиковый выход со щековой дробилки, чтобы исключить эффект «бутылочного горлышка» (bottlenecking) и забивания течки. Замыкает цикл круговой виброгрохот, возвращающий надрешетный продукт обратно в конус.

Только такая архитектура обеспечивает эталонный гранитный щебень кубовидной формы, соответствующий ГОСТам РФ и СНГ, при минимальной себестоимости тонны. Почему для гранита 250 т/ч не используют роторные дробилки на первой стадии? Роторные дробилки (Impact Crushers) отлично подходят для известняка, но высокое содержание SiO2 в граните сотрет била (молотки) за считанные дни. Для абразивных пород на первичной стадии используется исключительно щековая дробилка благодаря принципу работы на раздавливание, а не на удар. Как правильно настроить CSS на дробилке PE900×1200 для линии 250 т/ч? Настройка разгрузочной щели (CSS) зависит от приемного отверстия вторичной конусной дробилки. Обычно для линии 250 т/ч мы выставляем CSS на уровне 120-150 мм. Это обеспечивает идеальный баланс между производительностью первичной стадии и качеством питания для вторичной. В чем преимущество мобильных станций NK100E для таких задач? Если карьер требует частой смены фронта работ, станция NK100E объединяет щековую дробилку, питатель и двигатель (138.5 кВт) на единой раме (Масса 35Т). Это избавляет от необходимости заливки капитальных бетонных фундаментов, что критически важно в суровых климатических условиях и позволяет начать добычу гранита в разы быстрее.
