Линия по производству песка из хвостов железной руды производительностью 800 т/ч

Железные хвосты — это не отходы, а ценный ресурс для производства высококачественных строительных агрегатов. В данном инженерном кейс-стадии подробно описана технологическая модернизация линии по производству песка из хвостов железной руды производительностью 800 тонн в час (т/ч) в провинции Хубэй, Китай. Статья, написанная старшим инженером-технологом, объясняет, почему для сильно абразивных и илистых хвостов требуется заменить традиционные молотковые дробилки на конусные дробилки HST и HPT от Liming Heavy Industry. Также в ней рассматривается мокрая схема промывки, необходимая для соблюдения строгих экологических норм и максимизации доходов от коммерческих агрегатов.

I. Экологическая необходимость рециклинга хвостов

Владелец этой конкретной производственной линии — инвестор из Чжэцзяна, эксплуатирующий железную шахту в провинции Хубэй. Исходный материал, поступающий на установку, полностью состоит из железных хвостов. Эти хвосты отличаются чрезвычайно высоким содержанием влаги и глины. Устаревшее дробильное оборудование предприятия генерировало огромные количества летучей кремниевой пыли, из-за чего оператор постоянно беспокоился о предстоящих экологических проверках со стороны государства.

Еще более острыми были практические механические проблемы на участке производства. Материал был высоковязким, из-за чего оборудование работало нестабильно. Часовая производительность сильно колебалась, а суточные эксплуатационные расходы никак не удавалось привести под контроль.

В металлургической инженерии хвосты абсолютно не являются отходами. Это мелкозернистая порода, оставшаяся после процесса первичной добычи полезного ископаемого. Поскольку порода уже прошла первичное дробление на этапе извлечения железа, её достаточно только промыть от глины и точно классифицировать по размерам, чтобы получить полностью годные к реализации коммерческие строительные агрегаты. Складирование хвостов занимает ценные земли и требует затратного обслуживания дамб; их использование превращает пассив в актив сырьевого актива. На современном глобальном рынке, где природные ресурсы речного песка строго ограничены, рециклинг горных хвостов общепризнан как будущее отрасли агрегатов. Узким местом на этом пути никогда не была сама природа ресурса, а устаревшие технологии переработки и неадекватное оборудование.

II. Инженерная модернизация: замена молотковых дробилок на конусные

Основным механическим решением при модернизации этой установки стала полная замена исходных тяжелых молотковых дробилок на продвинутую конфигурацию одноконусной гидравлической конусной дробилки HST и многоконусной гидравлической конусной дробилки HPT от Liming Heavy Industry в комплексе с комплексной мокрой схемой промывки.

Тяжелая молотковая дробилка работает за счет кинетического удара для разрушения породы. При ударе по твердым абразивным материалам или при высоковлажном илистом питании тяжелые сплавные молотки изнашиваются катастрофически быстро, генерируют огромные количества пыли и делают практически невозможным контроль формы конечных частиц. Поскольку на этой установке перерабатывали вязкие влажные хвосты железной руды, эти механические недостатки проявлялись в разы сильнее.

В резком контрасте конусные дробилки работают по принципу стратифицированного (компрессионного) дробления, сжимая породу для её разрушения. В нашей спроектированной конфигурации одноконусная гидравлическая конусная дробилка HST отвечает за стадию вторичного дробления, легко выдерживая нагрузку от более крупных материалов. Многоконусная гидравлическая конусная дробилка HPT развернута на стадии третичного тонкого дробления, точно доводя размер и кубичность частиц. Этот метод компрессионного дробления естественным образом подавляет летучую пыль, производит высокооднородные кубические агрегаты и в разы продлевает эксплуатационный срок износных футеровок из мангана. Для производственной линии, за которой постоянно следят экологические органы и которая стремится контролировать эксплуатационные расходы, эти два преимущества напрямую превращаются в огромную экономию средств.

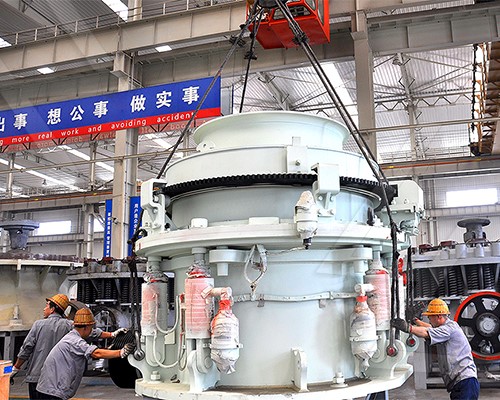

Многоконусная гидравлическая конусная дробилка HPT использует стратифицированное дробление, в разы снижая выбросы пыли и затраты на износные детали по сравнению с традиционными молотковыми дробилками.

Модернизированная производственная линия отличается масштабом: её проектная производительность составляет 800 тонн в час. Основной парк машин состоит из двух щековых дробилок PEW, двух одноконусных конусных дробилок HST, одной многоконусной конусной дробилки HPT, восьми спиральных моек песка серии LSX, четырёх установок для извлечения мелкого песка и восьми многоярусных виброгрохотов.

Разделение труда чрезвычайно точное. Щековые дробилки отвечают за первичное грубое измельчение, доводя материал до размера, с которым могут справиться конусные дробилки. Одноконусная конусная дробилка выполняет среднее дробление, а многоконусная — тонкое. Мокрая схема промывки и грохочения плавно подключается на конечном участке. Поскольку материал непрерывно переходит от одной машины к другой в системе замкнутого контура без падения на землю, выбросы летучей пыли подавляются непосредственно у источника.

III. Мокрая обработка: идеальное решение для илистых хвостов

Поскольку хвосты железной руды насыщены водой и глиной, попытка построить схему сухой переработки делает физически невозможным очистку материала. Поэтому на этой производственной линии была принята строгая методология мокрой обработки: сначала промывка, потом классификация.

Спиральные мойки песка интенсивно отчищают материал, отделяя тяжелую глину и ил от ценного песка. Затем установки для извлечения мелкого песка улавливают микроскопические ценные частицы песка, взвешенные в грязной сточной воде, не допуская их потери в отстойниках. Наконец, тяжелые виброгрохоты классифицируют чистые агрегаты на четыре отдельные коммерческие спецификации: 0–5 мм, 5–10 мм, 10–25 мм и 25–31,5 мм.

Мокрая схема обработки использует интенсивные спиральные мойки песка и установки для извлечения мелкого песка, чтобы гарантировать, что конечные агрегаты полностью свободны от глины.

Смывается бесполезная глина; остаётся высокоценный коммерческий агрегат. За счет резкого снижения содержания глины предприятие устранило риски несоответствия экологическим нормам, а рыночная цена готовых агрегатов резко выросла. Промывочная вода направляется в конические сгустители для отстаивания, а затем непрерывно рециркулирует обратно в установку, гарантируя строгий контроль расходов на воду.

IV. Эксплуатационные результаты: четыре коммерческих продукта и экспорт по реке

Четыре конкретные фракции агрегатов обслуживают отдельные рынки. Фракция 0–5 мм — это премиальный искусственный песок, а гравийные фракции 5–10 мм, 10–25 мм и 25–31,5 мм строго поставляются на коммерческие бетонные заводы и крупные гражданские инженерные проекты. Клиент успешно реализует продукцию в точном соответствии со спецификациями покупателей.

Подавляющее большинство готовых агрегатов с этой производственной линии транспортируется большими грузовыми судами по реке Янцзы на рынки с высоким спросом, такие как Шанхай и провинция Цзянсу. Использование речного транспорта делает логистические расходы чрезвычайно низкими, что позволяет быстро расширять каналы сбыта. Та же самая масса хвостов железной руды, которая раньше создавала огромное экологическое давление и замораживала складской капитал, теперь перерабатывается в четыре высокодоходных коммерческих материала.

С момента завершения этой технологической модернизации производственная линия работает с абсолютной стабильностью. Часовая производительность, кубичность агрегатов и экологическое соответствие все превзошли первоначальные ожидания клиента. Клиент выразил высшую степень удовлетворенности механической синергией комбинации одноконусной и многоконусной конусных дробилок, предоставленной Liming Heavy Industry.

При модернизации установки по переработке хвостов железной руды владельцы предприятий должны одновременно рассчитывать два ключевых фактора. Достижение экологического соответствия — это абсолютный базовый порог, необходимый просто для того, чтобы предприятие продолжало работать. Однако оптимизация формы частиц агрегатов и минимизация затрат на расходные износные детали — это настоящие источники долгосрочной рентабельности. Только обеспечив оба этих инженерных целей, горное предприятие может по-настоящему превратить отходные хвосты в огромный коммерческий доход.

Часто задаваемые вопросы (FAQ)

1. Какое конкретное оборудование требуется для линии по производству искусственного песка из хвостов железной руды? Если брать эту установку производительностью 800 т/ч в качестве инженерного эталона, конфигурация требует крупного первичного измельчения с помощью двух щековых дробилок PEW, вторичного и третичного стратифицированного дробления с использованием двух одноконусных конусных дробилок HST и одной многоконусной конусной дробилки HPT, за которыми следует тщательная мокрая схема, включающая восемь спиральных моек песка, четыре установки для извлечения мелкого песка и восемь многоярусных виброгрохотов.
2. Почему для производства песка из хвостов необходимо использовать конусные дробилки вместо тяжелых молотковых? Хвосты железной руды высоковязкие, обладают высоким содержанием влаги и содержат абразивный кремнезем. При развертывании молотковой дробилки её ударные молотки изнашиваются катастрофически быстро и генерируют огромные количества неуправляемой пыли. Конусные дробилки используют принцип компрессионного стратифицированного дробления, который естественным образом подавляет пыль, производит идеально кубические агрегаты и в разы продлевает эксплуатационный срок износных футеровок из мангана.
3. Как предприятие успешно очищает хвосты с очень высоким содержанием глины? Единственное жизнеспособное инженерное решение — это специализированная мокрая схема обработки, реализующая методологию «сначала промывка, потом классификация». Спиральные мойки песка интенсивно отчищают материал, отделяя глину от песка. Затем развертывают установки для извлечения мелкого песка, чтобы уловить ценный микропесок, взвешенный в сточной воде, гарантируя максимальный выход. Наконец, илистую промывочную воду перекачивают в сгустители для отстаивания, что позволяет её непрерывно рециркулировать обратно в установку.
