Конфигурация и стоимость камнедробильного комплекса производительностью 200 т/ч: Инженерный аудит и оптимизация TCO

Проектирование камнедробильного комплекса производительностью 200 т/ч требует строгого баланса между первоначальными капитальными затратами (CAPEX) и последующими эксплуатационными расходами (OPEX). В условиях переработки высокопрочных пород (гранит, габбро-диабаз, базальт) неверный выбор технологической схемы приводит к лавинообразному росту себестоимости кубического метра готовой продукции из-за преждевременного износа футеровок и простоев оборудования.

Как эксперты в области комплексных решений для горнодобывающей промышленности, мы представляем верифицированную конфигурацию двухстадийного стационарного дробильно-сортировочного комплекса (ДСК) Liming, спроектированную для стабильного обеспечения чистого расхода 200 тонн в час по готовым фракциям, с детальным экономическим обоснованием.

1. Технологическая спецификация и материальный баланс (Схема 200 т/ч)

Для достижения номинальной производительности 200 т/ч при переработке горной массы с максимальным размером куска (F_max) до 600 мм оптимальным выбором является двухстадийная схема дробления в замкнутом цикле. Это исключает избыточное переизмельчение материала и минимизирует выход отсевов (фракция 0–5 мм).

Динамика материального потока в замкнутом цикле:

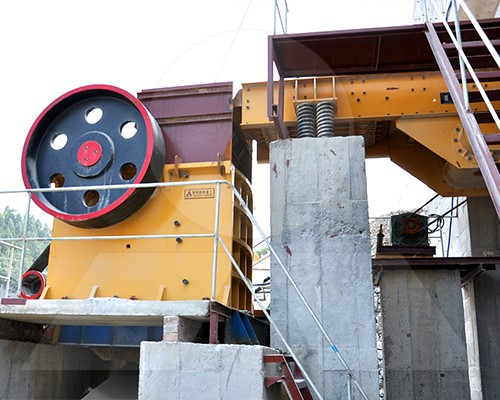

• Первичный контур: Исходный материал подается питателем TSW1139. Фракция <80 мм проходит через колосниковую решетку в обход щековой дробилки, снижая нагрузку на плиты. Крупный кусок поступает в PE750×1060.
• Вторичный контур: Продукт щекового дробления совместно с подколосниковым материалом направляется магистральным конвейером на грохот SKX1860.
• Контур рециркуляции: Надрешетный продукт верхнего сита (>40 мм) транспортируется в конусную дробилку HPT300. После измельчения в HPT300 материал возвращается на этот же грохот, замыкая цикл и гарантируя 100% отсутствие некондиционного переразмера в товарном щебне.

2. Экономическая архитектура проекта: Расчет стоимости (CAPEX)

Общая стоимость камнедробильного комплекса складывается из цены основного технологического оборудования, стоимости металлоконструкций (опоры, галереи конвейеров, разгрузочные течки) и автоматизации.

Расчет инвестиционного сбережения (Фундаментные работы):
В отличие от стандартных рамных конструкций, требующих массивных бетонных оснований (глубиной заложения до 3 метров с длительным циклом застывания в 28 дней), стационарные модули Liming комплектуются интегрированными демпфирующими металлоконструкциями. Это снижает объем бетонных работ на 35–40%, что в климатических зонах Сибири и Дальнего Востока экономит до $25,000–$40,000 на этапе монтажа и сокращает ввод объекта в эксплуатацию на 20 дней.

Структура капитальных вложений (CAPEX):

1. Технологическое ядро (60-65%): Дробильные агрегаты (PE750×1060 + HPT300) и система вибрационного грохочения. Высокая технологическая плотность конусной дробилки HPT300 (удельная мощность к массе) обеспечивает максимальный выход кубовидного щебня первой группы (ГОСТ 32703-2014) без установки дополнительной стадии грануляции.
2. Транспортная инфраструктура (15-20%): Система ленточных конвейеров общего назначения B800 и B1000 с мотор-редукторами повышенного крутящего момента для стабильного запуска под нагрузкой.
3. Система автоматизации и шкафы управления (MCC) (10%): Включает плавные пускатели для двигателя щековой дробилки и интеллектуальную систему автоматического регулирования параметров конусной дробилки (изменение CSS в реальном времени для компенсации износа футеровки).

3. Эксплуатационные расходы (OPEX) и совокупная стоимость владения (TCO)

Для минимизации стоимости владения (TCO) на тонну готовой продукции в комплексе HPT300 реализован принцип дробления «камень о камень» в стесненном слое. Это смещает фокус износа с марганцевистой стали на межфракционное трение самого материала.

Резюме для инвестора:

Выбор конфигурации PE750×1060 + HPT300 — это расчетливое инженерное решение. За счет исключения третьей стадии мелкого дробления (благодаря высокому коэффициенту дробления конусной серии HPT), капитальные затраты снижаются на 25%. Одновременно с этим, автоматическая защита от недробимых тел (железный скрап) предотвращает аварийный срез валов, гарантируя стабильную окупаемость комплекса в пределах 10–14 месяцев активной эксплуатации карьера.

Часто задаваемые вопросы (FAQ)

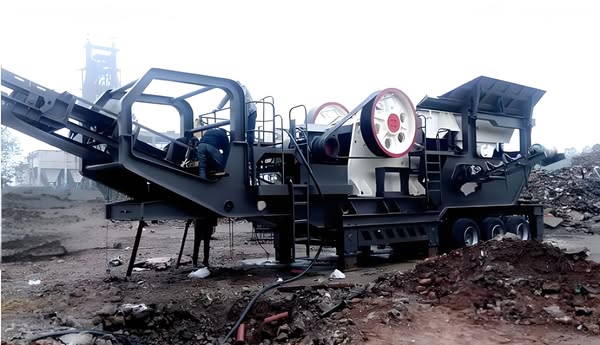

Какова точная цена камнедробильного комплекса 200 т/ч? Финальная стоимость формируется на основе ТЗ и зависит от типа исполнения (стационарный, модульный или мобильный на гусеничном/колесном ходу), общей длины конвейерных галерей и климатического пакета (например, подогрев смазочных материалов для работы при -30°C). Для получения точной спецификации коммерческого предложения свяжитесь с департаментом инжиниринга Liming. Справится ли данная конфигурация с прочностью породы более 1500 кгс/см²? Да. Щековая дробилка PE750×1060 спроектирована для работы с высокопрочными материалами с пределом прочности на сжатие до 320 МПа (включая кварциты и граниты повышенной плотности). Конусная дробилка HPT300 за счет высокого динамического усилия дробления эффективно перерабатывает критические фракции без риска заклинивания ротора. Какова доля лещадности (кубовидности) готового щебня на выходе? При соблюдении регламентированного уровня заполнения камеры дробления конусной дробилки HPT300 (работа «под завалом»), содержание зерен пластинчатой и игловатой формы (лещадность) во фракциях 5–10 мм и 10–20 мм не превышает 8–12%, что соответствует первой (кубовидной) категории строительных щебней.
